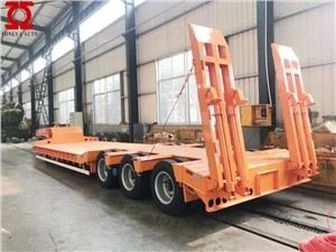

60-тонний причіп з низьким ліжком

Вантажопідйомність

60 T

Загальна вага

71.5 T

Розміри:

Зовнішній вимір

15000*3000*2950 мм
(Останні розміри залежать від остаточних креслень проекту)

рамка:

Проектування/технологія зварювання

Конструкція з підвищеною міцністю та підвищеною міцністю;
зварювання автоматичними процесами під флюсом.

Далі

Вибір високоміцної сталі Q345B,
Балки двотаврового перерізу глибиною 520 мм
Товщина верхнього фланця 20 мм, ширина 140 мм;
Товщина нижнього фланця 25 мм, ширина 140 мм.
Товщина середнього фланця 12 мм;

Поперечна балка

Надміцна спеціальна сталь U

Бічна балка

250 мм висота I балка

поверх

Пластина для шашки товщиною 5 мм

Задня драбина (пандуси)

Сходи з пружинної сталі з двох частин (сталь Q345B)

OEM запчастини:

Вісь

3 * 13 т, марка FUWA (кращий китайський бренд)

Король Пін

2.00''/3,5'' болтовий штир, марка JOST

Підвіска

Потужна підвісна підвіска з вирівнювачами,
Американський дизайн (високоміцний тип)

Сталева пружина

Листова пружина 10 шт., товщина 13 мм, ширина 90 мм

Посадкові ноги

Марка JOST, посадкові ніжки з ручним керуванням з піщаним башмаком

Характеристики шин

10.00R20, бренд Triangle (відомий китайський бренд)

Ободок

7.5 (відомий китайський бренд)

Номер колеса

13 штук (включаючи одне запасне колесо)

Гальмівна система

релейний клапан WABCO;
Чотири подвійних і дві одинарні гальмівні камери;
Два одиниці мідного повітряного роз'єму стандарту ISO.

Система ABS

Без (можна вільно вибрати, 450 доларів США/комплект)

Електричні:

Один блок 24 В 7-розетки ISO 1185; світлодіодні ліхтарі

　
　
　
Різне:

Живопис

колір, рекомендований клієнтом

Маркування

Стандартний

Бічна охорона

Стандартний

Запасні шини

Два комплекти важких багажників запасного колеса

Ящик для інструментів

Один шматок (1. 0*0. 5*0. 5м), під гусячою шиєю
(з 1 ключем для шин, 1 втулкою і 1 рукояткою)

Примітка. Усі не зазначені деталі будуть оформлені як остаточне підтвердження з клієнтом
